Руководство по фитингам из ПВХ

Как компания, в названии которой есть «Фитинги из ПВХ», мы получаем много вопросов о фитингах. Эти вопросы часто связаны с размерами и размерами трубных фитингов, что имеет смысл, поскольку эти темы могут сбивать с толку! Другие вопросы касаются самих фитингов и того, для чего они предназначены. Совместимость и общие знания о фитингах труб могут быть ошеломляющими для тех, кто плохо знаком с миром ПВХ! Если вы пытаетесь расширить свои знания о ПВХ, вы можете использовать этот пост в блоге в качестве учебного пособия по фитингам! В этом руководстве по фитингам для труб будут описаны все основные типы фитингов из ПВХ, а также как и зачем их использовать. Это длинный пост, поэтому вы можете использовать раздел «Содержание», чтобы перемещаться по нему!

Содержание

Размеры трубной арматуры

Как упоминалось в предыдущем сообщении в блоге о внешнем диаметре труб из ПВХ, трубы и фитинги из ПВХ используют номинальную систему для стандартных размеров. Это сделано для того, чтобы все детали с одинаковым размером в названии были совместимы друг с другом. Например, все 1-дюймовые фитинги подходят к 1-дюймовой трубе. Это кажется довольно простым, не так ли? Что ж, вот что сбивает с толку: внешний диаметр (OD) трубы из ПВХ больше, чем размер, указанный в ее названии. Это означает, что труба из ПВХ диаметром 1 дюйм будет иметь наружный диаметр больше 1 дюйма, а фитинг из ПВХ диаметром 1 дюйм будет иметь еще больший наружный диаметр, чем труба.

Самое главное при работе с трубами и фитингами из ПВХ – номинальный размер. 1-дюймовый фитинг подойдет к 1-дюймовой трубе, независимо от того, какой из них — сортамент 40 или 80. Таким образом, хотя 1-дюймовый раструбный фитинг имеет отверстие шире 1″ в поперечнике, он подойдет и к 1-дюймовой трубе, потому что Наружный диаметр этой трубы также больше 1″.

Может наступить время, когда вы захотите использовать фитинг из ПВХ с трубой, не изготовленной из ПВХ. Номинальный размер в данном случае не так важен, как наружный диаметр используемой трубы. Пока внешний диаметр трубы совпадает с внутренним диаметром (ID) фитинга, в который она входит, они будут совместимы. Однако 1-дюймовый фитинг и 1-дюймовая труба из углеродистой стали могут быть несовместимы друг с другом только потому, что они имеют одинаковый номинальный размер. Обязательно проведите исследование, прежде чем тратить деньги на детали, которые могут быть несовместимы друг с другом!

Типы концов ПВХ и клеи

Без каких-либо клеев трубы и фитинги из ПВХ будут плотно прилегать друг к другу. Однако они не будут водонепроницаемыми. Если вы собираетесь, чтобы какие-либо жидкости проходили через вашу трубу, вы должны убедиться, что не будет утечек. Есть несколько разных способов сделать это, и выбранный вами метод будет зависеть от того, что вы подключаете.

Сама труба из ПВХ обычно не имеет резьбовых концов. Это только одна из причин, по которой большинство фитингов из ПВХ имеют скользящие концы. «Скольжение» в ПВХ означает не то, что соединение будет скользким, а то, что фитинг будет скользить прямо по трубе. При вставке трубы в шлицевый фитинг соединение может показаться герметичным, но для транспортировки любых жидких сред его необходимо герметизировать. ПВХ-цемент герметизирует трубу за счет химической реакции, которая связывает пластик одной части с другой. Для гарантированной герметизации шлицевого фитинга вам понадобится как грунтовка ПВХ, так и клей ПВХ. Грунтовка смягчает внутреннюю часть фитинга, подготавливая его к склеиванию, в то время как цемент удерживает две детали, склеенные вместе.

Резьбовые фитинги необходимо уплотнять иначе. Основная причина, по которой люди используют детали с резьбой, заключается в том, что их можно разобрать при необходимости. ПВХ-клей скрепляет трубы, поэтому, если его использовать на резьбовых соединениях, он создаст уплотнение, но резьба станет бесполезной. Хороший способ герметизировать резьбовые соединения и поддерживать их работоспособность — использовать уплотнительную ленту из ПТФЭ. Просто оберните его вокруг наружной резьбы несколько раз, и соединение будет герметичным и смазанным. И если вы захотите вернуться к этому соединению для обслуживания, фитинги все равно можно будет открутить.

Хотите узнать обо всех различных типах наконечников и соединений из ПВХ? Щелкните здесь, чтобы получить дополнительную информацию о типах наконечников из ПВХ.

Мебельная фурнитура против обычной фурнитуры

Часто наши клиенты спрашивают нас: «В чем разница между фурнитурой для мебели и обычной фурнитурой?» Ответ довольно прост: на нашей мебельной фурнитуре нет печати производителя или штрих-кода. Они чисто белые или черные, на них ничего не напечатано. Это делает их идеальными для применений, где труба будет видна, независимо от того, предназначена она для мебели или нет. Размеры такие же, как и обычные посадочные размеры. Например, 1-дюймовый фитинг для мебели и 1-дюймовый обычный фитинг подойдут к 1-дюймовой трубе. Кроме того, они такие же долговечные, как и остальные наши фитинги из ПВХ.

Фитинги из ПВХ – описание и применение

Ниже приведен список некоторых наиболее часто используемых фитингов из ПВХ. Каждая запись содержит описание фитинга, а также возможные варианты его использования и применения. Для получения дополнительной информации о любом из этих фитингов посетите соответствующие страницы продуктов. Важно помнить, что каждый фитинг имеет бесчисленное количество итераций и применений, поэтому имейте это в виду при покупке фитингов.

Тройники ПВХ представляют собой фитинг с тремя концами; два по прямой линии и один сбоку под углом 90 градусов. Тройники позволяют разделить линию на две отдельные линии с соединением под углом 90 градусов. Также тройники могут соединять две линии в одну магистраль. Они также часто используются для конструкций из ПВХ. Тройники — чрезвычайно универсальный фитинг, который является одним из наиболее широко используемых деталей в сантехнике. Большинство тройников имеют концы со скользящими муфтами, но доступны версии с резьбой.

локти

Если вам нужно, чтобы ваша система трубопроводов поворачивалась или обходила что-то на пути, вам нужно будет согнуть трубопровод с помощью колен из ПВХ. Отводы чаще всего доступны с углами 90 градусов и 45 градусов, поэтому ваш трубопровод может быть направлен так, как вы этого хотите. Боковые отводы — это немного другая деталь, которая обычно используется в качестве углов в таких проектах, как навесы, палатки, дисплеи и ящики. У них три конца вместо двух. Большинство отводов имеют концы со скользящими муфтами, но доступны версии с резьбой.

Кросс

Крестовина – это несколько менее распространенный тип фитингов, которые соединяют четыре секции трубы. Они имеют четыре шлицевых соединения (S x S x S x S), которые сходятся под углом 90 градусов, образуя форму «плюс». Крестовины из ПВХ обычно используются при возведении каркаса из труб ПВХ. Кресты могут значительно повысить структурную целостность каркаса. Их также можно использовать для разделения потока жидкости в разных направлениях.

Муфты и соединения

Муфты – один из самых простых (и недорогих) видов фитингов из ПВХ. Это небольшая часть, которая соединяет или «соединяет» одну часть с другой, обычно постоянно. Они могут соединять трубу с трубой и трубу с фитингом. Некоторые из них даже уменьшаются, так что вы можете соединить маленькую трубу с большой трубой или наоборот. Муфты доступны со скользящими концами или с внутренней резьбой, в зависимости от того, для чего они вам нужны.

Союзы, как муфты, соединяют вещи, но они не являются постоянным решением, которое можно легко разобрать. Муфты из ПВХ часто используются при строительстве временных конструкций, таких как опоры для палаток, и их можно разобрать, когда конструкция больше не нужна. Они имеют кольцо в центре, которое отделяет два конца друг от друга, что позволяет легко разбирать и обслуживать.

Крышки и заглушки

У шапки очень простая работа: остановить поток. Их надевают на конец трубопровода, который не нужно подключать к другой трубе. Они могут остановить конвейер, который вы планируете расширить позже, или предоставить вам легкий доступ к системе, когда это необходимо. Они также могут придать завершенный вид трубам в строительных проектах из ПВХ. Колпачки идут вокруг трубы или снаружи, поэтому они могут иметь либо раструб, либо конец с внутренней резьбой.

Заглушки похожи на заглушки, но вместо того, чтобы останавливать поток в трубе, они останавливают поток в фитинге. Из-за этого заглушки входят внутрь фитинга. Это означает, что у них либо есть втулка, либо конец с наружной резьбой.

Адаптеры (женский и мужской)

Переходники, иногда называемые редукционными муфтами, представляют собой универсальный фитинг. Эти фитинги предназначены для изменения типа конца трубы, что позволяет соединять ее с фитингами и трубами многих размеров. Они могут иметь резьбовые или скользящие концы для соединения с бесконечным разнообразием труб и фитингов. Переходники могут быть с наружной или внутренней резьбой, а также с раструбом или втулкой.

Вводы

Втулки во многом похожи на переходники, но с упором на соединение труб разного диаметра за счет уменьшения фитинга. (Втулки не могут уменьшить трубу.) Втулки также обычно имеют резьбу, что отличает их от других типов фитингов. Это позволяет использовать различные типы соединений и упрощает обслуживание и настройку конвейера. Втулки часто используются в ландшафтном дизайне и аквакультуре, потому что они лучше работают с водой, чем металлические фитинги, которые могут ржаветь.

соски

В некоторых ситуациях необходимо соединить две розетки в системе ПВХ. Приспособлением для этой работы является ниппель. Ниппель представляет собой фитинг с двумя концами с наружной резьбой. Поскольку такие фитинги требуют плотной посадки, их чаще всего изготавливают из ПВХ марки 80. Однако они по-прежнему совместимы с частями графика 40.

Фланцы

Фланцы — это фитинги, которые позволяют прикреплять аксессуары и другие элементы к трубе. Они также могут увеличить прочность трубы. Наиболее распространенный тип фланца находится в основании унитаза. Фланцы представляют собой дискообразные фитинги, которые создают герметичное уплотнение за счет прижатия двух поверхностей друг к другу с помощью болтов, зажимов, кромок или сжимающей силы. Однако в большинстве фланцев для соединения двух поверхностей используются болты. Фланцы из ПВХ доступны со скользящими или резьбовыми концами. Из-за требуемой прочности фланцев они обычно изготавливаются из ПВХ сортамента 80.

Это лишь некоторые из наиболее популярных фитингов из ПВХ. Если вы продолжите узнавать о трубах и фитингах из ПВХ, вы наткнетесь на многие другие типы фитингов и различные разновидности описанных здесь.

Добро пожаловать в наш ресурсный центр! Здесь вы найдете широкий спектр контента, включая проекты DIY, видеоуроки, условия подрядчиков и DIY, планы и многое другое.

У нас есть информация практически по любому вопросу ПВХ, проекту «сделай сам» или спецификации подрядчика.

Системное решение для соединения труб из ПВХ/ХПВХ

ВИДЕОБИБЛИОТЕКА по фитингам, муфтам и инструментам для нарезки канавок из ХПВХ/ПВХ

ЗАПРОСИТЬ ДЕМО

БЛАГОДАРИМ ВАС ЗА ИНТЕРЕС К РЕШЕНИЮ VICTAULIC SYSTEM ДЛЯ СОЕДИНЕНИЯ ТРУБ ИЗ ПВХ / ХПВХ

ЧТОБЫ ЗАПРОСИТЬ ДЕМО, ПОЖАЛУЙСТА, ЗАПОЛНИТЕ ФОРМУ.

VICTAULIC (АЛЬТЕРНАТИВНЫЙ КОНТАКТ)

4901 KESSLERSVILLE ROAD, ИСТОН, Пенсильвания 18040

ДЛЯ КЛИЕНТОВ ИЗ США: ЗВОНИТЕ ПО ТЕЛЕФОНУ 1.800.PICK.VIC (1.800.742.5842).

ДЛЯ КАНАДСКИХ КЛИЕНТОВ СВЯЖИТЕСЬ С ВАШИМ СЕРВИСНЫМ ОБСЛУЖИВАНИЕМ

ФИЛИАЛ VICTAULIC ИЛИ ЗВОНИТЕ (905) 884-7444.

СИСТЕМНОЕ РЕШЕНИЕ ДЛЯ ТРУБ ХПВХ: ПРОДУКЦИЯ

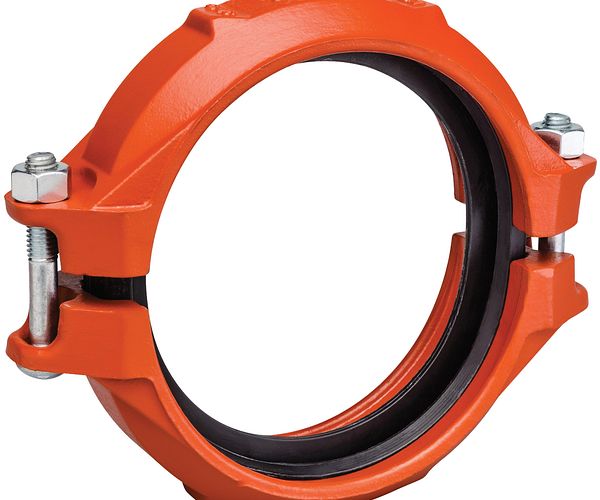

Готовая к установке жесткая муфта Style 357 для труб из ХПВХ/ПВХ

Предназначен для использования на трубах из хлорированного поливинилхлорида/поливинилхлорида (ХПВХ/ПВХ) с профилем канавки Victaulic PGS-300.
Размеры от 2 – 12″/DN50 – DN300
Максимальное давление и коэффициент снижения температуры см. в документации.
Доступность в регионах, свяжитесь с Victaulic для получения подробной информации.

Готовая к установке переходная муфта типа 356 для труб из ХПВХ/ПВХ

Предназначен для использования на трубах из хлорированного поливинилхлорида/поливинилхлорида (ХПВХ/ПВХ) с профилем канавки Victaulic PGS-300.
Размеры от 2 – 12″/DN50 – DN300
Максимальное давление и коэффициент снижения температуры см. в документации.
Доступность в регионах, свяжитесь с Victaulic для получения подробной информации.

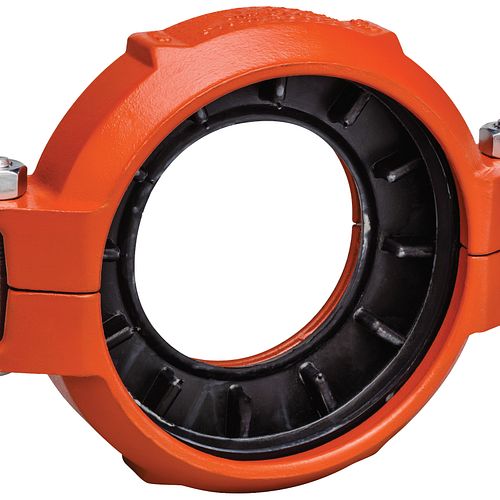

Переходная муфта типа 358 для труб из ХПВХ/ПВХ

Предназначен для использования на трубах из хлорированного поливинилхлорида/поливинилхлорида (ХПВХ/ПВХ) с профилем канавки Victaulic PGS-300.
Размеры от 2 1/2 x 2″ до 10 x 8″/73.0 x 60.3 мм до 273.0 x 219.1 мм
Максимальное давление и коэффициент снижения температуры см. в документации.
Доступность в регионах, свяжитесь с Victaulic для получения подробной информации.

Фитинги PGS-300 с канавками

Предназначен для использования на трубах из хлорированного поливинилхлорида/поливинилхлорида (ХПВХ/ПВХ) с профилем канавки Victaulic PGS-300.
Размеры от 2 – 12″/DN50 – DN300
Максимальное давление и коэффициент снижения температуры см. в документации.
Доступность в регионах, свяжитесь с Victaulic для получения подробной информации.

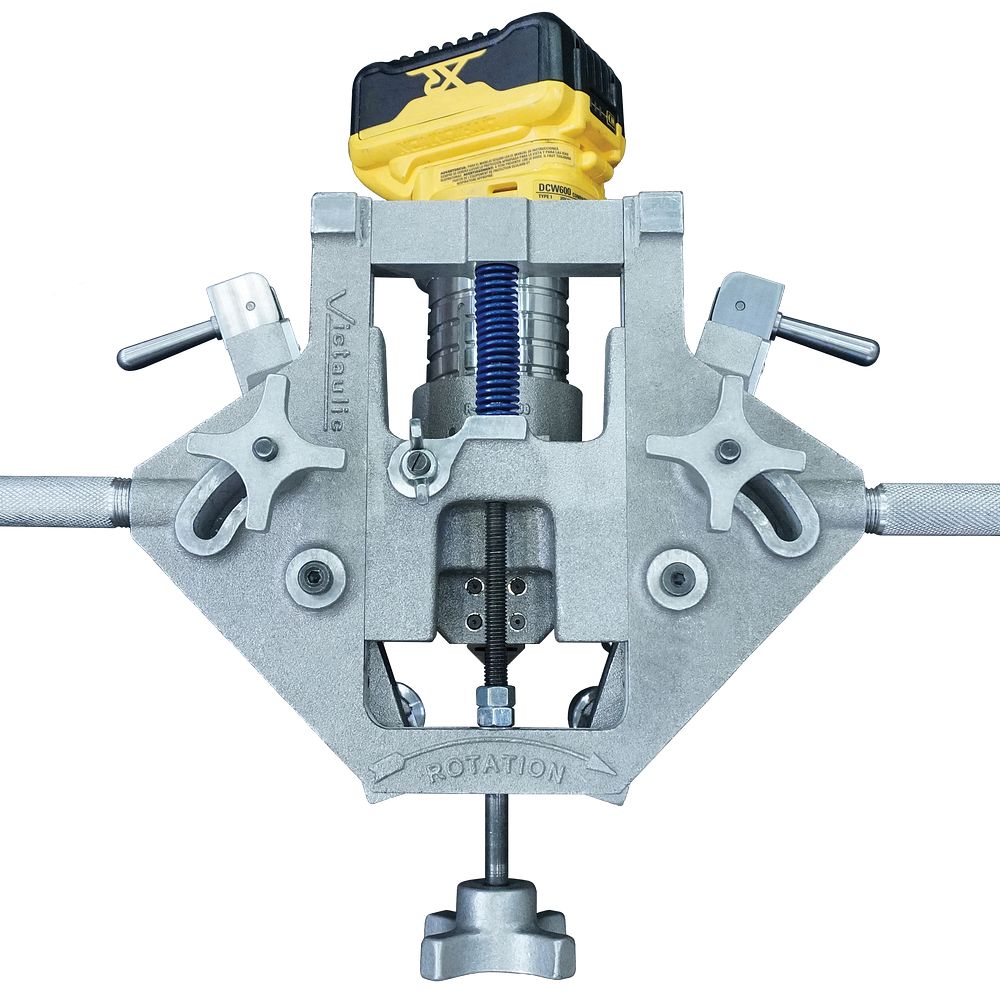

Инструмент для нарезания канавок CG1100

2 – 12″/DN50 – DN300
Портативный легкий полевой или магазинный инструмент для изготовления
Предназначен для создания канавки с радиусом PGS-300 в трубе Schedule 40–80 из ХПВХ/ПВХ.

Готовая к установке жесткая муфта типа 357 для труб из ХПВХ/ПВХ

Стиль 355 – Предназначен для использования в системах непитьевой воды.
Тип 355P – Предназначен для использования в системах питьевой воды.
Предназначен для использования на трубах из хлорированного поливинилхлорида/поливинилхлорида (ХПВХ/ПВХ) с профилем канавки Victaulic PGS-300.
Приспосабливается к осевому перемещению, связанному с расширением и сжатием
Размеры от 2 – 12″/DN50 – DN300
Максимальное давление и коэффициент снижения температуры см. в документации.
Доступность в регионах, свяжитесь с Victaulic для получения подробной информации.
