[Пояснение] Схема электронного балласта и работа

Здесь вы найдете схема электронного балласта с пояснением принцип работы. Здесь я дал принципиальная схема электронного балласта с надлежащей индикацией и объяснением каждой части схемы. Здесь вы также найдете блок-схема электронного балласта который поможет вам слишком много, чтобы понять схему электронного балласта.

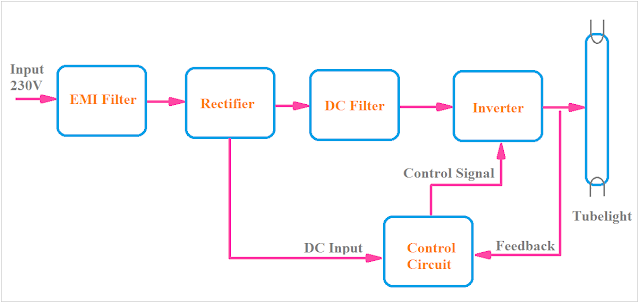

Блок-схема электронного балласта

Есть много компаний-производителей, которые делают электронные балласты. Их принципиальные схемы электронных балластов разные. Но все они поддерживают фактическую блок-схему электронного балласта. Если вы полностью разберетесь в блок-схеме, то сможете легко понять схему электронного балласта любой фирмы. Простая блок-схема электронного балласта приведена ниже.

Как вы видите на рисунке выше, в общей сложности пять блоков. блок-схема электронного балласта. Как правило, все электронные балласты следуют этой блок-схеме.

Блок 1: Блок 1 представляет фильтр EMI (электромагнитных помех). Фильтр электромагнитных помех состоит из катушки индуктивности и конденсатора, которые блокируют или уменьшают электромагнитные помехи.

Блок 2: Блок 2 представляет схему выпрямителя. Схема выпрямителя используется для преобразования переменного тока в постоянный.

Блок 3: Блок 3 представляет схему фильтра постоянного тока. Цепь фильтра постоянного тока состоит из конденсатора, который фильтрует нечистый постоянный ток, поступающий из цепи выпрямителя.

Блок 4: Блок 4 представляет схему инвертора. В этом блоке постоянный ток преобразуется в высокочастотный переменный ток, и имеется повышающий трансформатор, повышающий уровень напряжения.

Блок 5: Блок 5 представляет схему управления, которая получает обратную связь с выхода и управляет схемами выпрямителя, фильтра и инвертора. Большинство ЭПРА не имеют этого блока.

Принципиальная схема электронного балласта

Здесь вы можете увидеть принципиальная схема электронного балласта. Каждый блок указан. Фильтр электромагнитных помех, выпрямитель, фильтр постоянного тока, инвертор показаны на этой принципиальной схеме. Чтобы узнать, как работает эта схема, прочитайте раздел о принципах работы.

Читайте также:

Pole Drill - новости о баррелхорсах

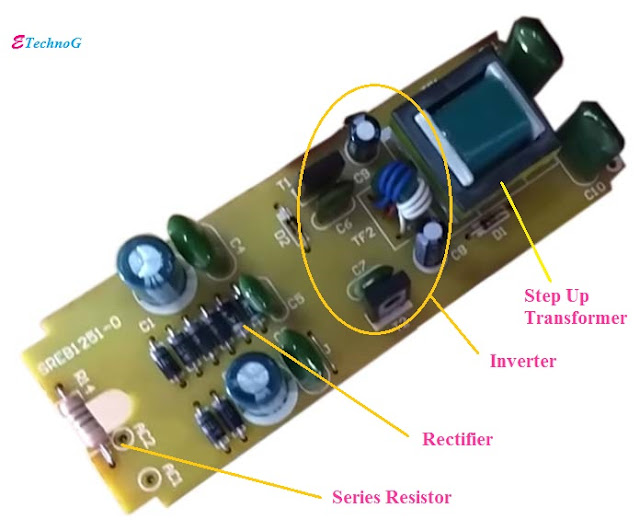

Принцип работы электронного балласта

Как вы видите в приведенном выше схема электронного балласта, сначала подключается последовательный резистор. Он подключается для ограничения тока перегрузки и короткого замыкания. В некоторых электронных балластах вместо последовательного резистора используется предохранитель. Этот резистор имеет очень низкое значение до 22 Ом.

Далее подключается схема фильтра электромагнитных помех. Фильтр электромагнитных помех состоит из одной катушки индуктивности, включенной последовательно, и одного конденсатора, включенного параллельно.

Затем схема мостового выпрямителя используется для преобразования переменного тока в постоянный. Схема мостового выпрямителя состоит из четырех PN-диодов.

Конденсатор подключен параллельно для фильтрации нечистого постоянного тока, поступающего из цепи выпрямителя.

Используется инверторная схема с использованием двух транзисторов. Транзисторы создают высокочастотный переменный ток и подают на повышающий трансформатор. Частота создаваемого электронного балласта от 20 КГц до 80 КГц. Как правило, транзистор создает прямоугольный сигнал переменного тока. Повышающий трансформатор повышает уровень напряжения до 1000В. В начальный момент напряжение на лампе составляет 1000 В. Как только трубка светится, напряжение на ней снижается до 230 В, а электронный балласт позволяет пропускать слабый ток к лампе.

Что такое люминесцентная лампа? – Строительство, работа и приложения

A флюоресцентная лампа, также называемая люминесцентной лампой, представляет собой газоразрядную лампу с парами ртути низкого давления, которая работает по принципу флуоресценции и излучает видимый свет.

Когда электрический ток проходит через люминесцентную трубку, он возбуждает пары ртути, которые производят УФ-лучи, которые затем заставляют светиться люминофорное покрытие внутри лампы.

Конструкция люминесцентной лампы

Базовая конструкция люминесцентной лампы показана на рисунке 1.

Люминесцентная лампа представляет собой ртутную лампу низкого давления. Так, из-за низкого давления лампа выполнена в виде длинной трубки, внутренние стенки которой покрыты люминофором. Трубка заполнена небольшим количеством паров ртути и небольшим количеством газообразного аргона.

На обоих концах трубки крепятся электроды. Электроды спиральной формы изготовлены из вольфрама и покрыты материалом, излучающим электроны. Дроссель также включен последовательно с нитью накала трубки, которая обеспечивает импульс напряжения для запуска люминесцентной лампы, и после запуска лампы он действует как балласт. Нить накала лампы подключена к пусковому выключателю, представляющему собой небольшую катодную лампу накаливания с биметаллическими полосками на электродах.

Работа люминесцентной лампы

Принципиальная схема люминесцентной лампы показана на рисунке-2.

Когда цепь находится под напряжением, на клеммах стартера появляется почти полное напряжение питания из-за низкого сопротивления нитей накала и через дроссель протекает ничтожный ток. Выключатель стартера заполнен аргоном. Этот газ аргон ионизируется, и внутри пускового выключателя появляется свечение, которое нагревает биметаллическую полосу с подвижным контактом. Через некоторое время биметаллическая планка изгибается и замыкает клеммы стартера. Это приводит к протеканию большого тока через нити накала F1 и F2 и цепь дросселя. Нити накала покрыты оксидами бария и стронция, что приводит к термоэлектронной эмиссии, которая может ионизировать газообразный аргон внутри трубки.

Тем временем биметаллическая пластина выключателя стартера остывает и размыкает цепь стартера. Это внезапное размыкание цепи пускателя вызывает резкое изменение тока или магнитного потока в дроссельной катушке. В результате в дросселе индуцируется скачок высокого напряжения, в результате чего одна из нитей накала находится под очень высоким потенциалом по отношению к другой нити. Эта мгновенная высокая разность потенциалов между нитями накала ионизирует ртуть и аргон, присутствующие внутри трубки лампы, и приводит к прохождению тока между двумя электродами внутри трубки.

Возбужденные пары ртути в трубке производят ультрафиолетовые лучи, попадание которых на люминофорное покрытие приводит к флуоресценции, т. е. люминофорное покрытие испускает видимый свет.
