Безрамное панорамное остекление находит достойное применение в интерьере балконов.
Как было сказано выше, из-за отсутствия рамок создается иллюзия целостности единого большого стекла. Эта конструктивная особенность позволяет получить практически неповторимый вид на окружающий город, не ограничивая обзор рамами.
Прежде чем приступить к остеклению, необходимо разобрать старые окна, соблюдая при этом меры безопасности.
Затем необходимо провести требуемую обработку стен (выравнивание поверхности, с предварительной проверкой с помощью строительного уровня и т. д.).
После этого профили устанавливаются. Далее нужно обработать оставшиеся зазоры между профилем и стеной с помощью специальных растворов. На последнем этапе осуществляется установка оконных стекол, поворотных механизмов и фиксатора.
Следует отметить, что использование безрамного остекления на балконах более целесообразно на верхних этажах многоэтажек. Владельцы частных домов могут использовать эту технологию по своему усмотрению. Но при этом необходимо знать все ограничения безрамного панорамного остекления.

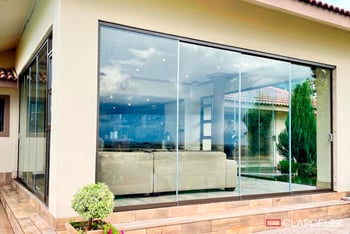

Остекление террасы
В отличие от безрамного остекления балкона. Использование данной технологии в интерьере террас, веранд и беседок дает уникальную возможность получить такой тип конструкции, как стеклянная стена. При таком варианте безрамного остекления используется достаточно крупное стекло (его высота совпадает с таким же размером стен).
Но этот способ остекления имеет существенное отличие от безрамного остекления балконов (кроме, конечно, размеров стекла): нижний профиль не прилегает к полу, а монтируется на него. Для этого требуется устройство специального паза, ширина и глубина которого должны немного превышать высоту и ширину профиля (для размещения достаточного объема раствора для герметизации).
Безрамное остекление позволяет превратить террасу или веранду в замечательную смотровую площадку. Остекляя беседку таким образом, вы сохраняете все ее достоинства (обзор 360º), но при этом получаете дополнительные преимущества в виде защиты от атмосферных осадков, комаров и других насекомых, ветра, пыли и прочих проникающих мелких частиц.
Стеклянный занавес для фасада баров и ресторанов
Дизайн интерьера кафе и ресторанов – чрезвычайно важная составляющая, которая напрямую влияет на популярность и успех этих заведений.
А если они расположены в таких туристических районах, как Дения, Хавея, Альтеа, Кальпе города с прекрасным видом на местные достопримечательности, находящиеся в непосредственной близости, то наиболее подходящим дизайнерским решением будет использование безрамного панорамного остекления.
Использование такой оконной конструкции в общественном пространстве само по себе может превратить кофейню или ресторан в местную достопримечательность. Например, если недвижимость находится на верхних этажах многоэтажного дома. Использование безрамных окон в этом случае обеспечит посетителям ресторана или кафе невероятный вид на город, который, пожалуй, нельзя увидеть больше нигде.
Безрамное остекление также является лучшим решением для оформления интерьера летней террасы. В этом случае нет смысла отгораживать это глухое помещение пластиковыми или деревянными окнами стандартного размера. Безрамное остекление (особенно в виде сплошной стеклянной стены) даст уникальную возможность превратить летнюю террасу в полноценную смотровую площадку. Следует отметить, что при безрамном остеклении террас, баров и ресторанов возможна установка стеклянной двери.
Безрамное остекление веранд и террас: устройство и примеры
Где можно использовать систему безрамного остекления?
Wednesday, July 28, 2021
Система безрамного остекления, иногда называемая «стеклянным занавесом», может использоваться в различных условиях. Узнайте больше обо всех способах использования систем CLAROFLEX дома или в офисе.
Коммерческие и жилые приложения
Первое важное замечание о системах CLAROFLEX SLIDE и PIVOT заключается в том, что они одинаково применимы как в коммерческих, так и в жилых помещениях. Независимо от того, являетесь ли вы рестораном, стремящимся извлечь выгоду из своего вида, предприятием в индустрии гостеприимства, которое хочет заявить о ярком и современном дизайне, или частным домовладельцем, которому просто нравится внешний вид остекления от пола до потолка, система CLAROFLEX может отлично подойти в любом из этих случаев.
В то время как CLAROFLEX дает преимущества в любой среде и в любой географии (см. десять главных причин для установки безрамного остекления), он предлагает некоторые особые преимущества в Мэриленде и Северной Вирджинии. Проверьте их здесь.
Хотите полную разбивку двух основных систем CLAROFLEX? Проверьте СЛАЙД, а также ОСНОВНОЙ.
Внутреннее и внешнее использование стеклянных штор
В Design Builders мы ориентируемся на внешние жилые помещения. Мы предоставляем услуги по проектированию и строительству нестандартных террас, патио, экранированных веранд и летних кухонь. (См. наше портфолио здесь.) В то время как мы занимаемся исключительно наружным применением систем безрамного остекления, продукт CLAROFLEX также может использоваться внутри помещений.
Если вы заинтересованы в использовании этого продукта для ремонта или реконструкции помещений, посетите веб-сайт CLAROFLEX для получения дополнительной информации. Также не стесняйтесь обращаться к нам с любыми вопросами. Даже если это работа, которую мы не можем выполнить, мы будем рады поделиться своим опытом и предоставить дополнительные ресурсы, если это возможно.
5 наиболее распространенных способов применения безрамного остекления CLAROFLEX

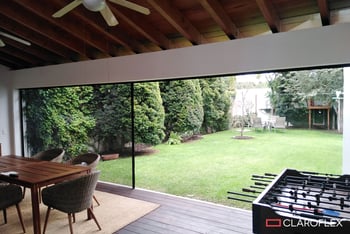

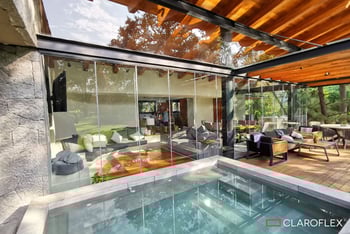

Террасы
В вашем доме есть прекрасная терраса, которую можно улучшить с помощью безрамного остекления? Независимо от того, хотите ли вы защититься от жуков или хотите укрыться от ненастной погоды, безрамное остекление — это прекрасный способ сохранить вид, сохраняя при этом ощущение открытой террасы.

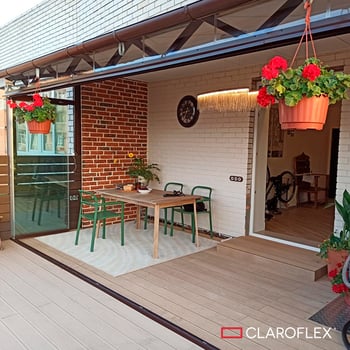

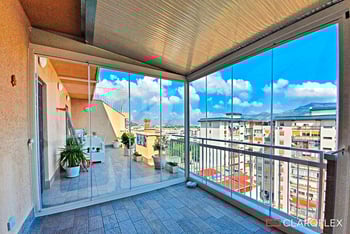

Балконы
От квартир до кондоминиумов и домов на одну семью, многие типы домов содержат балконы. Они предлагают множество преимуществ:
- Отлично подходит для естественного освещения
- Приятное место для работы
- Место для выращивания растений или овощей
- Место для отдыха ваших питомцев
- Дополнительное пространство для развлечений
Чтобы получить еще больше от вашего балкона, подумайте об ограждении его безрамным остеклением. Это поможет вам сохранить все преимущества пространства, добавив защиту от жуков, пыльцы, ветра и умеренных перепадов температуры.
Подъезды
Застекленные веранды — это всегда популярный выбор для открытых жилых помещений, но одна тенденция становится все более распространенной в этой области: способность плавно трансформировать закрытое пространство в открытое воздушное пространство.
Этого можно достичь несколькими способами. Может быть, это использование выдвижных экранов, или, возможно, это система, такая как CLAROFLEX, которая может либо открываться, либо поворачиваться (в зависимости от выбранной системы).
В любом случае, возможность переключения между закрытым и открытым воздухом вызывает все больший интерес у домовладельцев.

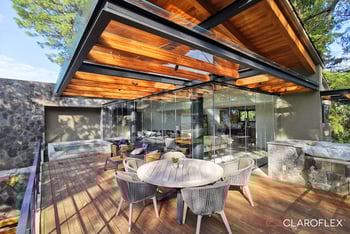

Палубы
Превратите любую террасу в великолепное закрытое пространство с помощью системы CLAROFLEX. Сохраняйте свои виды, увеличивая полезную площадь дома.
Ищете другие уникальные идеи для колод? Вы когда-нибудь задумывались о стеклянном полу? А как насчет проходного светового люка? Ознакомьтесь с наиболее распространенными способами включения архитектурного стекла в жилое пространство на открытом воздухе.
Вам нравится внешний вид традиционной деревянной или композитной террасной доски, но вы все еще хотите немного визуального интереса? Рассмотрите возможность включения индивидуальной вставки настила.
Для получения дополнительных идей о том, как сделать вашу колоду выдающейся, свяжитесь с нами. Мы всегда любим говорить о дизайне!
Разделители пространства
Система CLAROFLEX может быть бесшовным, эстетически привлекательным способом разделения и дифференциации пространства. Некоторые из наиболее распространенных вариантов использования включают частные дома с бассейнами, а также перегородки в коммерческих офисных помещениях.
Есть другие вопросы? Хотите обсудить дизайн? Свяжитесь с нами или запросите расценки без обязательств сегодня.
Самопроизвольное разбитие стекла: почему это происходит и что с этим делать
Фото © Уэс Томпсон. Фото предоставлено PPG
Майкл Л. Руперт
За последние несколько лет произошло несколько получивших широкую огласку инцидентов, связанных с самопроизвольным разрушением оконных и балконных стекол и их падением с высотных зданий в Торонто, Чикаго, Лас-Вегасе и Остине, штат Техас. Хотя такие эпизоды случаются редко, опасность, которую они представляют, заставила составителей строительных норм, архитекторов, государственных чиновников и специалистов смежных отраслей пересмотреть, какие типы стекла следует использовать для стекольных применений, где прочность и защита прохожих имеют первостепенное значение.
Для архитекторов и проектировщиков важно иметь представление о потенциальных причинах самопроизвольного разрушения стекла, включая некоторые распространенные заблуждения относительно его фактической самопроизвольности. Термин «безопасное остекление» обычно относится к любому типу стекла, разработанному для снижения вероятности серьезных травм при контакте с человеком. В дополнение к балконному стеклу безопасное остекление обычно требуется для:
- раздвижные стеклянные двери;
- душевые двери;
- садовая мебель;
- световые люки;
- стекло духовки; а также
- автомобильные ветровые стекла.
Закаленное, многослойное и термоупрочненное стекло
Наиболее распространенным типом безопасного стекла является закаленное стекло, которое изготавливается путем нагревания предварительно вырезанных стеклянных панелей примерно до 650°C (1200°F) с последующим их быстрым охлаждением в процессе, называемом «закалка». Охлаждая внешние поверхности панели быстрее, чем центр, закалка приводит к сжатию поверхностей и краев стекла, а к растяжению центра стекла.
В связи с увеличением числа случаев самопроизвольного разбития стекла стекольная промышленность ищет новые способы сделать сборку более безопасной. Изображения предоставлены PPG Industries
В дополнение к тому, что закаленное стекло становится в четыре-пять раз прочнее обычного отожженного стекла, повторный нагрев и быстрая закалка резко изменяют характеристики разрушения стекла. Следовательно, при разбивании закаленное стекло рассыпается на тысячи мельчайших камушков — это практически исключает опасность травмирования человека острыми кромками и разлетающимися осколками.
Другой тип безопасного остекления, многослойное стекло, изготавливается путем прокладывания промежуточного слоя винила (обычно поливинилбутираля [ПВБ]) между двумя слоями стекла, чтобы скрепить панель, если она разобьется. Хотя многослойное стекло чаще всего ассоциируется с лобовым стеклом для автомобилей, оно все чаще используется для витрин, навесных стен и окон, чтобы соответствовать кодам для стекла, устойчивого к ураганам.
Третий вариант, термоупрочненное стекло, технически не является безопасным остеклением. Это связано с тем, что когда он ломается, он может образовать более крупные острые осколки, которые могут нанести серьезную травму. Тем не менее, термоупрочненное стекло по-прежнему соответствует требованиям Комиссии по безопасности потребительских товаров (CPSC) 16. Свод федеральных правил (CFR) Часть 1201 и класс A Американского национального института стандартов (ANSI) Z97.1, Материалы безопасного остекления, используемые в зданиях? Характеристики безопасности и методы испытаний, для многих применений безопасного стекла, когда оно сочетается с многослойным промежуточным слоем, который скрепляет стекло, если оно разобьется.
Как и в случае с закалкой, термическое упрочнение предполагает воздействие на предварительно вырезанные стеклянные панели температур до 650°С, но с более медленным процессом охлаждения. Термоупрочненное стекло не такое прочное, как закаленное стекло, потому что прочность на сжатие ниже – примерно от 24,130 51,710 до 3500 7500 кПа (от 68,950 до 10,000 фунтов на квадратный дюйм) по сравнению с XNUMX XNUMX кПа (XNUMX XNUMX фунтов на квадратный дюйм) или выше. Однако оно примерно в два раза прочнее отожженного стекла. По этой причине термоупрочненное стекло часто используется в тех случаях, когда требуется устойчивость к тепловым нагрузкам, снеговым и ветровым нагрузкам.
Причины разбития стекла
Случаи самопроизвольного разбития стекла в Чикаго, Лас-Вегасе, Остине, Техасе и Торонто произошли исключительно с закаленным стеклом. Несмотря на высокий уровень прочности этого материала и его способность соответствовать требованиям безопасного остекления, он исключительно уязвим для таких типов отказов. По иронии судьбы, центральная зона натяжения, созданная в закаленном стекле в процессе закалки, также делает его таким уязвимым к катастрофическим поломкам.
Защитное остекление обычно требуется для раздвижных стеклянных дверей, душевых дверей и садовой мебели. «Безопасное остекление» обычно относится к любому типу стекла, которое разработано для снижения вероятности получения серьезных травм.
Плохое качество края
Существует множество потенциальных причин самопроизвольного разрушения закаленного стекла. Наиболее распространенными являются повреждения краев стекла, когда оно предварительно разрезается на панели, или зазубрины или сколы на краях, возникающие при упаковке, транспортировке или установке стекла на месте.
Хотя такое повреждение может быть неочевидным, концентрации напряжений вокруг этих дефектов могут возникать по мере того, как стекло расширяется и сжимается в ответ на изменения температуры в процессе эксплуатации, ветровую нагрузку, движение здания и другие факторы окружающей среды. В конечном счете, когда эти напряжения приводят к тому, что стекло разбивается, может показаться, что действие было спонтанным, тогда как на самом деле обстоятельства отказа были созданы месяцами или даже годами ранее.
Поломка, связанная с рамой
Расширение и сжатие элементов стеклянной рамы также может привести к поломке рамы — еще одной распространенной форме, казалось бы, спонтанного разрушения. Такие инциденты происходят, когда прокладки, установочные блоки или краевые блоки в металлическом окне или раме навесной стены отсутствуют или недостаточно защищают стекло от контакта стекла с металлом, вызванного температурой или движением, связанным с ветром. Это может привести к повреждению края и поверхности стекла, когда оно соприкасается с периметром металлической рамы, создавая напряжения, которые в конечном итоге приводят к выходу из строя без видимой причины.
Частицы сульфида никеля крошечные, чрезвычайно редкие и только случайным образом обнаруживаются в флоат-стекле. Эта комбинация делает визуальную проверку таких включений крайне непрактичной, если вообще возможной.
Тепловая нагрузка
Другой потенциальной причиной самопроизвольного разрушения стекла является термический стресс. Термические напряжения в стекле вызваны положительной разницей температур между центром и краем стеклолита, что означает, что первый горячее второго. Расширение нагретого центра стекла приводит к растягивающему напряжению на краю стекла. Если термическое напряжение превышает прочность края стекла, происходит его разрушение.
Учет теплового напряжения особенно важен сегодня, поскольку современные тенденции проектирования и стремление к дневному освещению подталкивают отрасль к спецификации более крупных стеклопакетов (IGU) с высокоэффективными солнцезащитными покрытиями. Большие стеклопакеты по своей природе имеют большую поверхность стекла и площадь краев. Когда они сочетаются с покрытиями, предназначенными для управления солнечной энергией, требуются более строгие анализы термического напряжения.
Неизвестна технология, полностью исключающая возможное образование камней сульфида никеля во флоат-стекле. Кроме того, поскольку камни сульфида никеля очень малы, нет практического способа проверить их присутствие во флоат-стекле.
Никель-сульфидные включения
Гораздо менее распространенной, но часто упоминаемой причиной самопроизвольного разрушения стекла являются включения сульфида никеля (NiS) в закаленном стекле. При производстве флоат-стекла могут образовываться мелкие камни сульфида никеля. Как правило, они доброкачественные, даже если они возникают в закаленном стекле.
Североамериканские производители стекла не используют никель в рецептурах шихты для первичного стекла и делают все возможное, чтобы избежать никельсодержащих компонентов в своих процессах плавки стекла. Несмотря на строгий контроль качества и процедуры, направленные на снижение вероятности образования камней из сульфида никеля, не существует технологии, полностью исключающей их образование в современном флоат-стекле.
Камни сульфида никеля довольно малы, и их присутствие в конечном продукте из стекла подпадает под действие стандарта ASTM C1036. Стандартная спецификация для плоского стекла, который допускает дефекты (включая частицы сульфида никеля) размером от 0.5 до 2.5 мм (от 1/50 до 1/10 дюйма) на флоат-стекле, в зависимости от размера и качества стекла.
Хотя включения сульфида никеля могут присутствовать в отожженном или термоупрочненном стекле, проблемы, которые они вызывают, специфичны для закаленного стекла из-за процесса закалки. Поломка происходит из-за объемного роста размера камня. Как подробно описано ранее, во время процессов отжига и термоупрочнения стекло охлаждается при более медленных контролируемых температурах, что позволяет присутствующим частицам сульфида никеля завершить фазовое превращение (известное как фазовый переход из ? в ?), во время которого они полностью расширяются. до их окончательного размера и после этого остаются стабильными.
В процессе отпуска это фазовое превращение останавливается во время быстрой закалки, что приводит к тому, что любые присутствующие частицы сульфида никеля остаются ограниченными их усохшими состояниями до превращения. Затем, когда закаленное стекло подвергается воздействию более высоких эксплуатационных температур, вызванных притоком солнечного тепла или другими высокотемпературными воздействиями, частицы сульфида никеля могут возобновить свой объемный рост. Если расширение достаточно велико, а частица находится в центральной зоне растяжения панели из закаленного стекла, возникающего напряжения может быть достаточно, чтобы разбить стекло.
Когда закаленное стекло разбивается (как показано выше), оно рассыпается на тысячи мельчайших камешков, что практически исключает опасность травмирования человека острыми краями и летящими осколками стекла. Поверхностное сжатие термоупрочненного стекла делает его примерно в два раза прочнее отожженного стекла. Термоупрочненное стекло обычно используется, когда требуется, чтобы стекло выдерживало термические или механические нагрузки, вызванные жарой, ветром или снегом.
Является ли прогревание решением?
Как уже отмечалось, частицы сульфида никеля крошечные, крайне редкие и лишь случайным образом обнаруживаются во флоат-стекле. Эта комбинация делает визуальный осмотр таких включений крайне непрактичным, если не невозможным. По этой причине некоторые производители стекла и подрядчики по остеклению предлагают замачивание закаленного стекла в качестве потенциального решения для минимизации риска самопроизвольного разрушения стекла.
В этой процедуре поставщик стекла подвергает всю партию или статистическую выборку панелей из закаленного стекла воздействию температур от 288 до 316°C (от 550 до 600°F) в течение двух-четырех часов. Цель состоит в том, чтобы инициировать или ускорить фазовый переход любых включений сульфида никеля, которые могут присутствовать, и вызвать разрушение стекла до того, как оно будет отправлено конечному потребителю.
Хотя эта процедура «разбить сейчас, а не позже» может устранить дефектные панели из закаленного стекла, уничтожив их перед отправкой, она не может дать 100-процентную гарантию от самопроизвольного разрушения. Даже сторонники прогрева заявляют, что процедура может только уменьшить или свести к минимуму риск самопроизвольного разрушения закаленного стекла. Они не будут использовать такие слова, как «предотвратить» или «гарантировать».
Как видно из этих иллюстраций, термоупрочненное стекло и закаленное стекло имеют характерные следы излома.
Риски перегрева
Существуют риски, связанные с процедурой прогревания, которые могут перевешивать любые предполагаемые преимущества. Например, небольшие стабильные включения могут претерпевать начало фазового перехода во время прогрева. Хотя изменения фазы может быть недостаточно, чтобы вызвать поломку во время процедуры, преобразование потенциально может продолжаться после установки стекла, вызывая его разрушение в процессе эксплуатации.
Повторное воздействие закаленного стекла на повышенные температуры нагревания также может уменьшить сжатие его поверхности, которое является источником его прочности. В конечном счете, это может подорвать способность стекла соответствовать требованиям безопасности или прочности, для которых оно было предназначено.
Кроме того, замачивание добавляет еще один уровень обработки в производственный процесс, что создает больше возможностей для повреждения краев, царапин или изменения цвета низкоэмиссионного покрытия, а также других дефектов, которые могут повлиять на долгосрочный срок службы закаленного стекла. долговечность и производительность.
Решения для безопасности
В последние месяцы две организации сделали важные заявления, вызванные, главным образом, реакцией на инциденты с падением стекла в Торонто, Чикаго, Лас-Вегасе и других местах. У обоих была общая оценка, а именно, что использование многослойного закаленного стекла или термоупрочненного стекла является наиболее жизнеспособным решением для повышения безопасности балконных и других типов потолочных стекол.
Полностью закаленное стекло и термоупрочненное стекло изготавливаются с использованием одного и того же основного процесса нагрева и закалки.
В Канаде экспертная группа по стеклянным панелям в ограждениях балконов, созданная Министерством муниципальных дел и жилищного строительства Онтарио (MAH), рекомендовала внести поправки в местные строительные нормы и правила, чтобы предписать использование термоупрочненного многослойного стекла для любого внешнего ограждения или остекления, расположенных за пределами балкона. края пола или в пределах 50 мм (2 дюйма) от края пола. Для наружного остекления, расположенного более чем на 50 мм внутрь от края панели, рекомендуется использовать закаленное стекло или термоупрочненное многослойное стекло.
Аналогичным образом, в декабре 2012 года Международный совет по нормам и правилам (ICC) принял изменение кодекса, предложенное Комитетом по нормам и правилам стекольной промышленности (GICC), предписывающее использование многослойного стекла в сборках поручней, ограждений или секций ограждения. В новом утвержденном коде указано, что многослойное стекло должно быть изготовлено из цельного полностью закаленного стекла, многослойного полностью закаленного стекла или многослойного термоупрочненного стекла и соответствовать CPSC 16. CFR Часть 1201 или класс A стандарта ANSI Z97.1.
Заключение
Учитывая разработки и рекомендации, изложенные в этой статье, становится ясно, что промежуточный слой из многослойного стекла в сочетании с закаленным или термоупрочненным стеклом может предложить оптимальное сочетание характеристик для применений, где риск получения травм от выпадения стекла является основной проблемой. Для применений, не связанных с безопасным стеклом, где желательна прочность и устойчивость к самопроизвольному разрушению, следует рассматривать неламинированное термоупрочненное стекло из-за его более низкой стоимости.
Майкл Л. Руперт — директор PPG Industries по техническим услугам и разработке продуктов для плоского стекла. Ветеран компании с 39-летним стажем, он является членом правления Стекольной ассоциации Северной Америки (GANA) и возглавляет подразделение по производству плоского стекла. Руперт имеет степень бакалавра гражданского строительства и степень магистра делового администрирования Питтсбургского университета. С ним можно связаться по адресу mrupert@ppg.com.
